序号

名称 /规格 /技术说明

一

型号：JB-SDL-8000

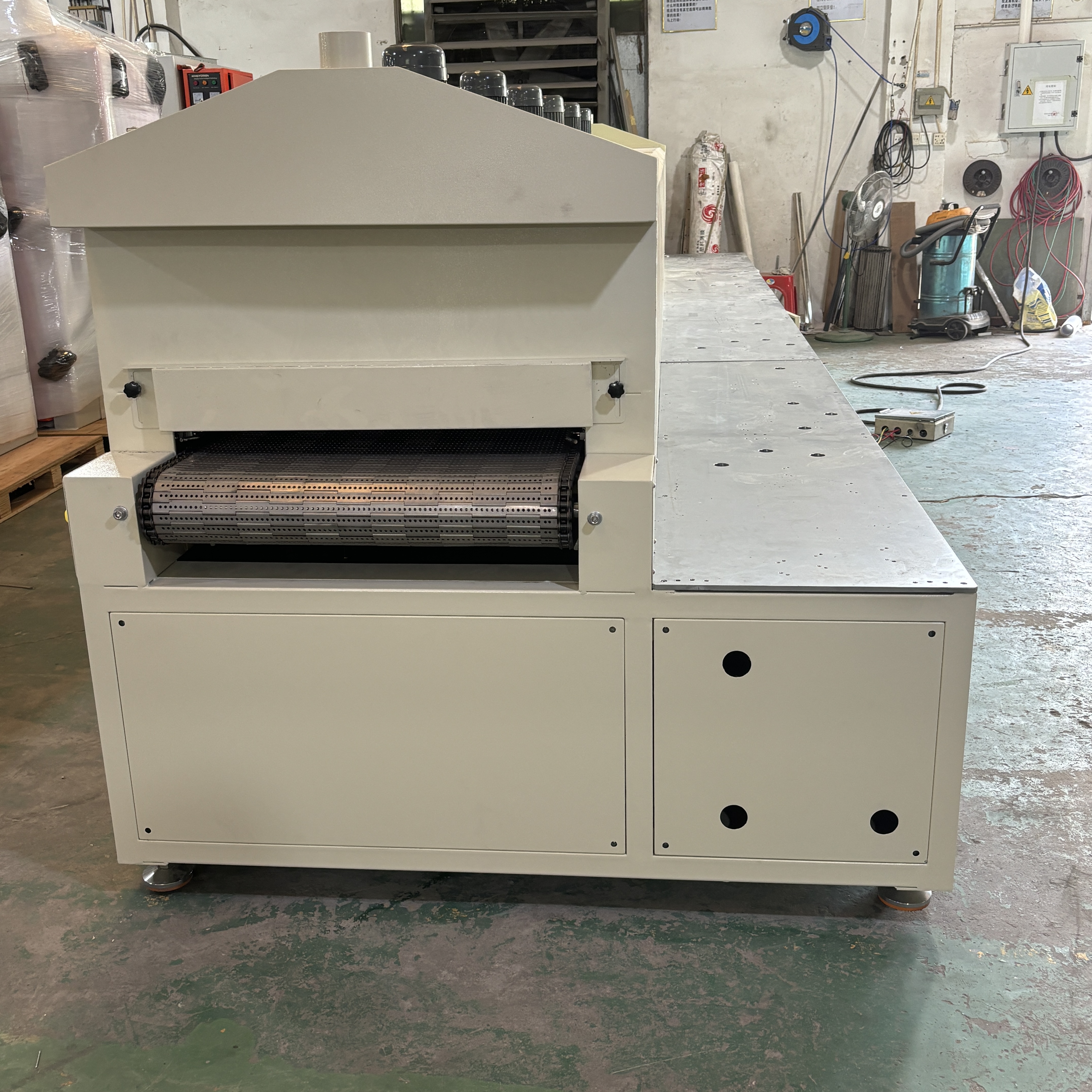

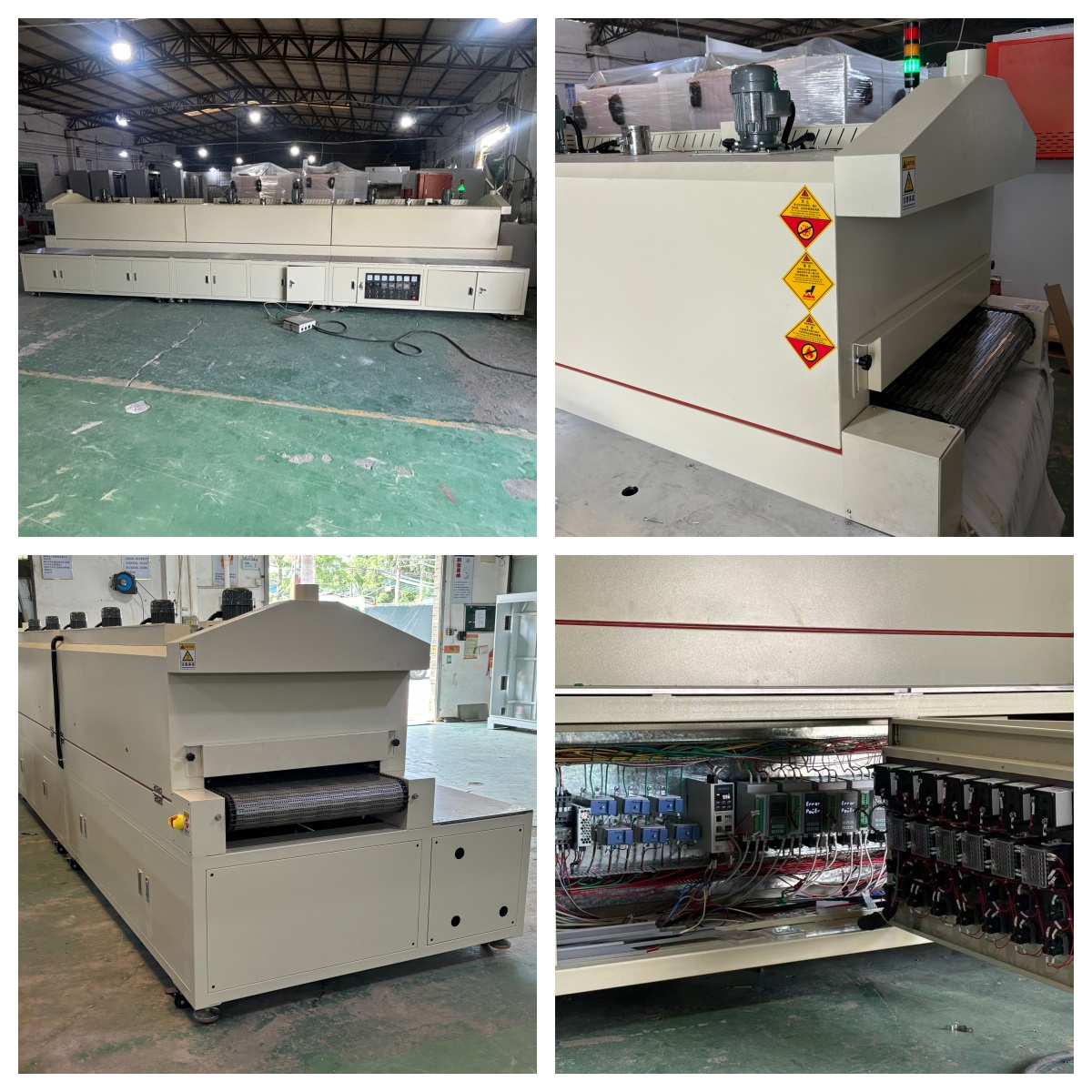

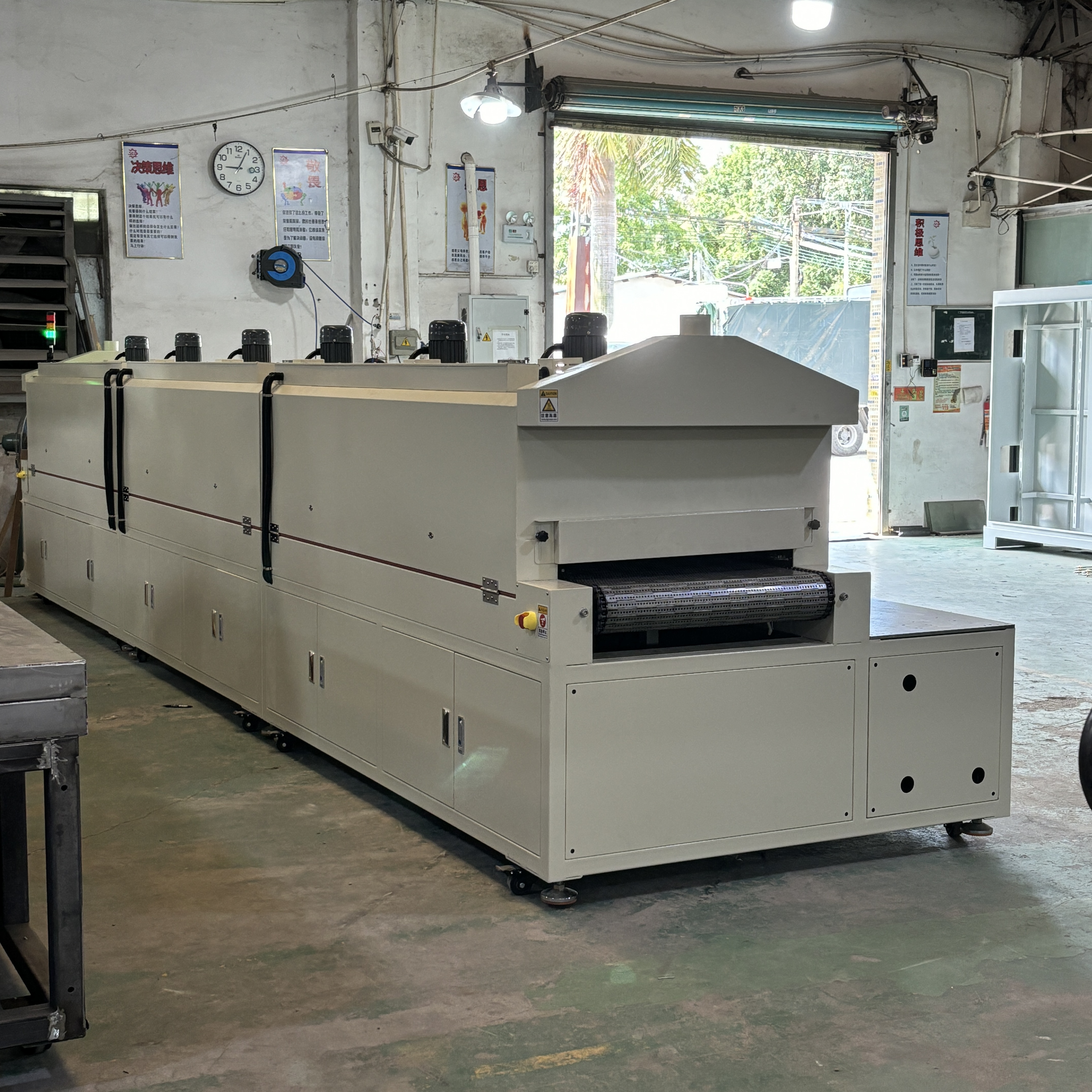

名称：带工装固化隧道炉

规格尺寸：按需定制

1

电源：电压AC380V/50HZ,三相五线

2

炉体脚架：

1.脚架采用50mm*50mm*2.0mm国标铁方通焊接制作.封板（表面烤粉）。

2.底部安装脚杯和脚轮。

3

炉体外围钣金釆用SPCCT1.5mm厚冷轧钢板折弯焊接制作;

4

外壳表面处理：高温喷塑烤粉.颜色为：可按客户要求;

5

保温材料

1.采用20mm厚进口耐1280度板棉配120K/80mm加密型硅酸铝岩棉：

2.具有不可燃烧，隔热性强等特点，厚度为100mm。(保证正常使用下, 烘烤300度, 外箱壳体温度室温+20度以下)(门边及接缝处除外，炉子进料口和出料口处会有热量散热，因此外壳表面会比中间段稍微热点)。

6

箱体内部材质：釆用1.2mm厚sus201不锈钢板.折弯焊制作，保持内胆清洁无尘、防生锈、耐腐蚀，易清洗;

7

温控系统：

1. 发热器材使用耐高温发热管，正常使用温度,常温+30至300℃可调，（升温时间常温+30至300度空载20-40分钟）。

2. 加热方式：通过风机搅拌运风，使炉腔内温度均匀。

8

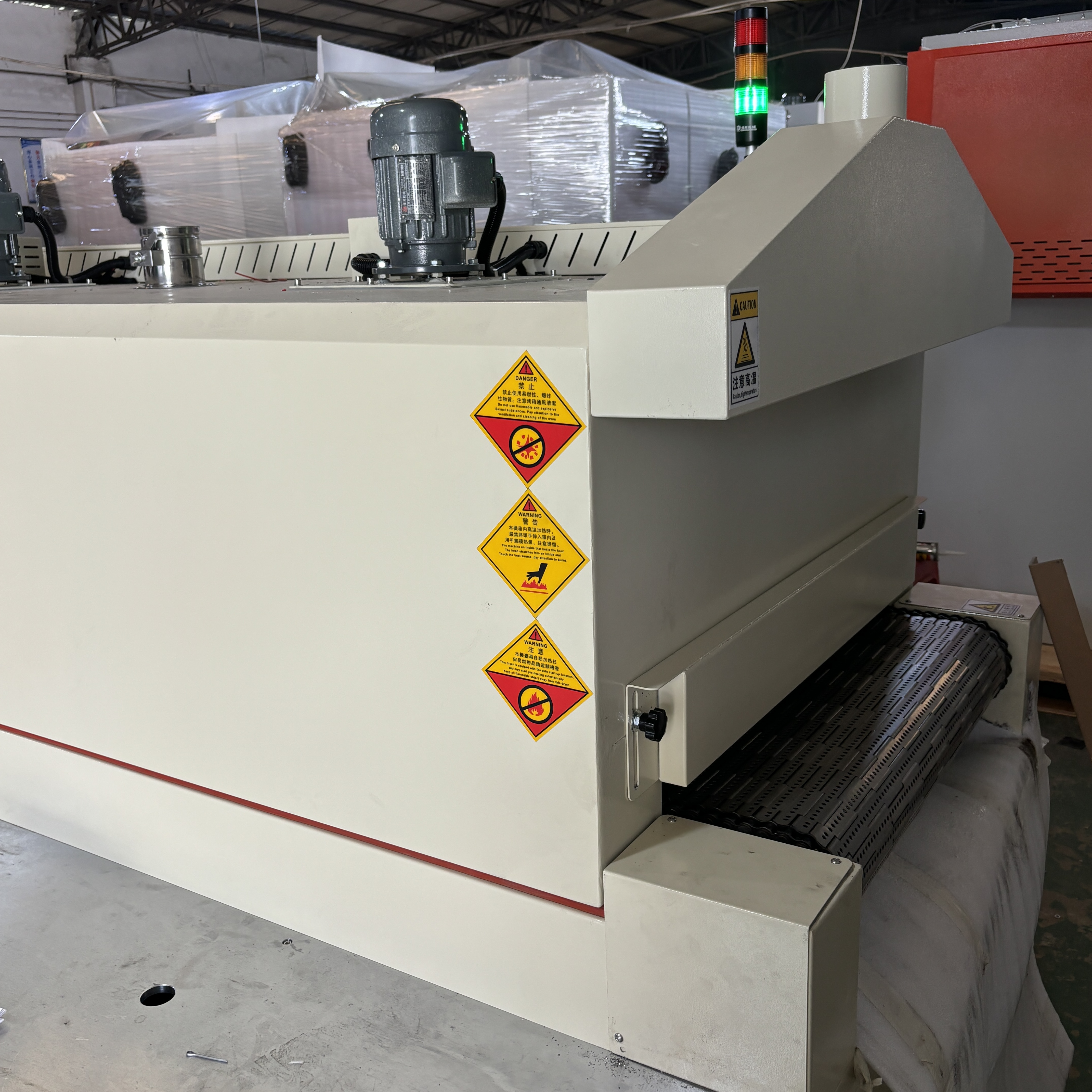

运风采用：佳邦牌长轴耐高温专用型马达配千叶风轮作运风. 使炉内温度均匀，共6套，设置6个温区。

9

密封材料: 密封接缝处条采用9字型硅胶条制作，可耐温不变形，门与内胆采用双层密封形式，加强密封效果。

10

欧姆龙，K型热电偶，6个点控制，共6路;

11

进料口和出料口顶上安装风幕机。

12

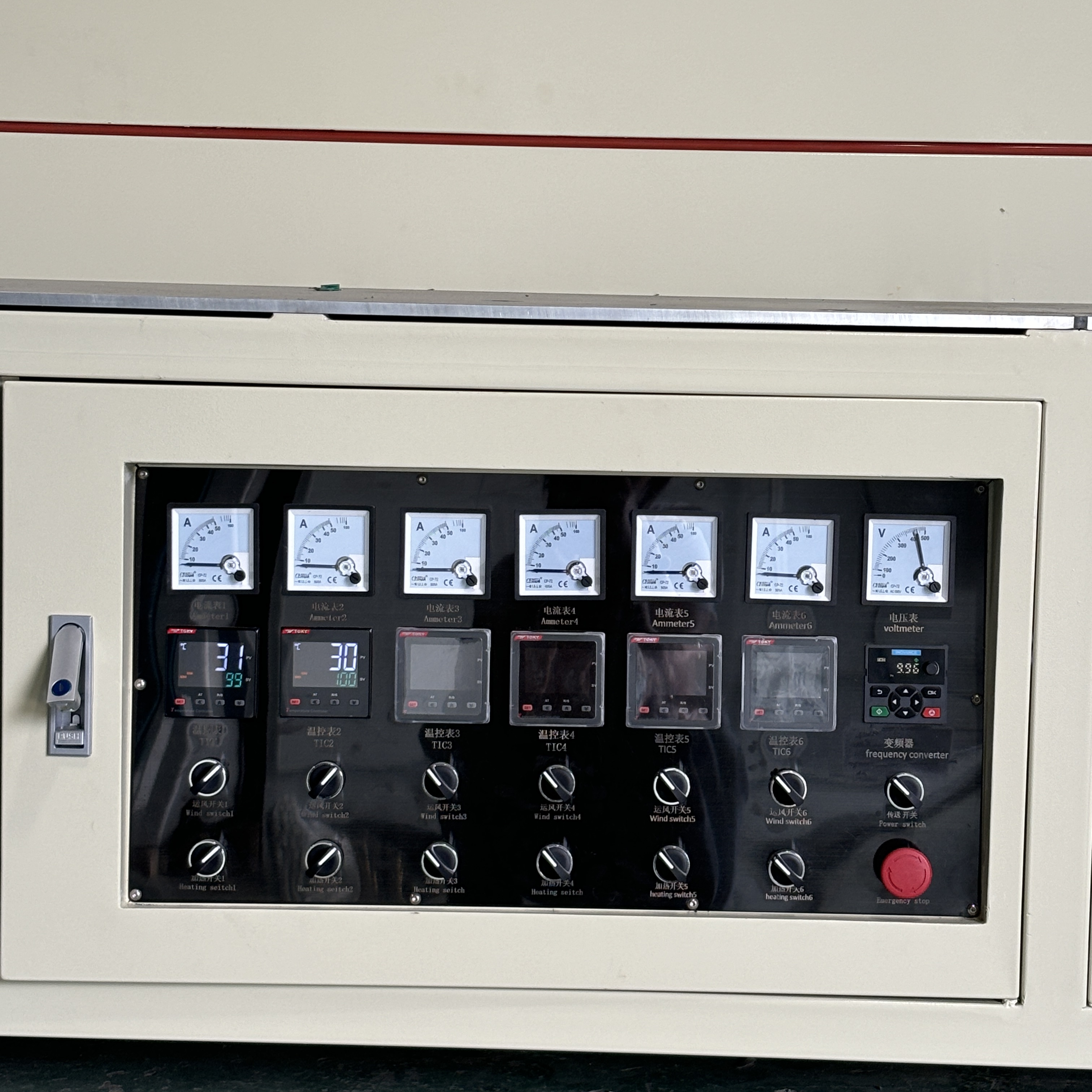

电控系统：总制开关（正泰品牌），PLC(汇川),SCR(东莞世国)配交流接触器(施耐德品牌)，开关，指示灯，等耐高温电线.电览线.等一批电器开关组成.（其它电器开关正泰品牌），电箱放置在炉体脚架下方位置。
